| 加工定制：是 | 品牌：keyeder | 型号：DZZ120,DZW120,DZTZ120,DZB120,DZBZ20 |
| 驱动能源：电动执行器 | 产品用途：截止阀，闸阀，隔膜阀,浆液阀等 |

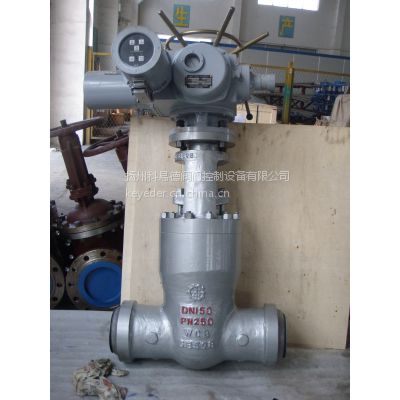

电动执行器DZZ120,DZW120+WK2,DZW系列电动截止阀，闸阀
电装行程控制机构工作原理
由十进位齿轮组、顶杆、凸轮和微动开关组成，简称计数器。其工作原理是由减速箱内的一主动小齿轮（Z=8）带动计数器工作。如果计数器按阀门开或关的位置已经调整好，当计数器随输出轴转到预先调整好的位置（圈数）时，则凸轮将被传动90°，迫使微动开关动作，切断电源，电机停转，以实现对电动装置行程（转圈数）的控制，为了控制较多圈数的阀门，可调整凸轮转180°或270°再迫使微动开关动作。
行程控制机构最多可提供四对微动开关，及开方向有四只微动开关，其中有四个常开接点、四个常闭接点；关方向有四只微动开关，其中有四个常开接点、四个常闭接点，均引接到电动装置的接线端子上，能满足电站各种控制线路的要求。
电动执行器DZZ120,DZW120+WK2,DZW系列电动截止阀，闸阀
一体化电装整体型模块的调整
1）手动将电动装置置于中间位置
2）接通AC380电源，电源指示灯亮；若电源缺相，则缺相指示灯亮
3）常规控制时位置反馈信号调节。将电动装置打到全关位置，调节整体模块上的“调零”电位器，使两测试点的电压接近零（≤2mV），然后调节“4mA”电位器使输出信号为4mA；将电动装置打到全开位置，调节“20mA”电位器使输出信号为20mA。上述调节只须一次即可完成。
注：“调零”、“4mA”、“20mA”电位器均为顺时针方向旋转输出信号增大，反之减小，如发现顺时针旋转上述电位器时，输出信号减小，请将电位器两边的线互换。
订货应提供如下资料：
1、本装置一般按右旋关闭阀门调整出厂，如左旋关闭的阀门选配电装时应特殊说明;
2、注明阀门全行程的总圈数;
3、订购落地支架应注明上传或下传;
4、用户如要我厂协助选订本装置需提供;
4-1、阀门种类、型号、规格、阀杆直径和旋向;
4-2、介质参数，如温度、压力等;
4-3、如防护等级需IP65，用户订货时需指明。
电动执行器DZZ120,DZW120+WK2,DZW系列电动截止阀，闸阀
